熱力管道供應系統的管材及附件

(1 ）熱水供應系統的管材。熱水供應系統管材的選擇應主要考慮保證水質和安全、可靠、經濟。熱水供應系統管材應采用鍍辭鋼管、薄壁銅管、薄壁不銹鋼管、塑料管、鋼塑復合管等。這些管材的主要優點是衛生指標優良，適用介質溫度不低于80℃，能保證水質，質輕、接頭少、施工比較方便。但也存在價格較貴，塑料管的熱膨脹量大，個別廠家產品規格不齊全等問題。然而高質量的管材被廣泛使用是一個發展的必然趨勢。不同種類的管材，相應有配套的管件，按型號規格與管材配合使用。但不同的管材、管件，有不同的連接方法，各種管材連接見本書相關章節。

(2 ）熱水供應系統的主要附件

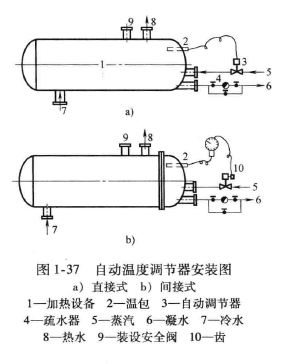

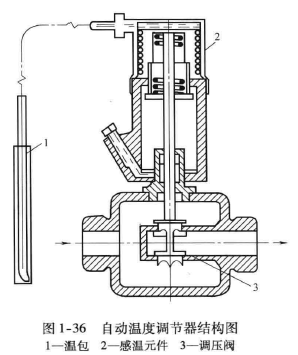

I ）自動溫度調節裝置。當水加熱器出口的水溫需要控制時，可安裝直接式自動溫度調節器(或間接式自動溫度調節器。直接式自動溫度調節|器的構造原理如圖1-36 所示，其溫度調節范圍有O ～ 50 ℃、20 ～ 70℃ 、50 ～ 100℃ 、70 ～ 120℃ 、100 ～ 150℃ 、1 50 ～ 200℃ 等溫度等級，公稱壓力為1. OMPa 0 適宜于溫度在－ 20 ～ 150℃的環境內使用，其安裝方法如圖l-37a 所示。安裝時必須直立安裝，溫包放置在水加熱器出水口附近，把感受到的溫度變化傳導給安裝在熱媒管道上的調節閥，自動控制熱媒質量而起到自動調溫的作用。間接式自動溫度調節器是由溫包、電觸點溫度計、閥門電動機控制箱等組成，如圖l-37溫包把探測到的溫度變化傳導到電觸點壓力式溫度計，電觸點壓力式溫度計裝有所需溫度控制范圍內的兩個觸點，當指針轉到大于水加熱器出口所規定溫度觸點時，即起動電動機關小閥門，減少熱媒流量，降低水加熱器出口水溫；當指針轉到低于規定的溫度觸點時，即起動電動機開大閥門，增加熱媒流量，升高水加熱器出口水溫。

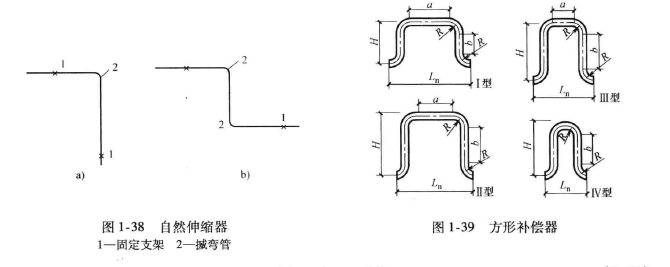

伸縮器。熱水系統中管道因受熱膨脹伸長而產生應力，為確保管網使用安全，在熱水管網上應采取補償管道因溫度變化造成伸縮的措施，避免管道的彎曲、破裂或接頭松動。防止熱水系統中管道因受熱膨脹伸長或溫度降低收縮的措施，常利用自然補償和在一定間距加管道伸縮器的方法。自然補償即為管道敷設時自然形成的L 形或Z 形彎曲管段和方形補償器，來補償直線管段部分的伸縮量。一般L 臂和Z 形平行伸長臂不宜大于20 ～ 25m 。具體做法如圖 所示。方形補償器如圖1所示。

當直線管段較長無法利用自然補償時應設置伸縮器。常用的管道伸縮器有套管式伸縮器和波紋管伸縮器。套管伸縮器適用于管徑DN 二三lOOmm 的直線管段中，伸長量可達250 ～ 400mm 。波紋管伸縮器常用不銹鋼制成，法蘭或螺紋連接，方便安全，使用普遍。
3 ）熱水膨脹問題。冷水加熱后，體積膨脹會使管網和設備超壓。在工程上常采用加設膨脹管或壓力膨脹水罐措施。膨脹管設于開式系統，從加熱器上引出至建筑物頂高位冷水箱（非飲用水箱） 。膨脹管高出水箱水面高度
