管道穿越建筑物基礎或地下室外墻時，未按規范設置防水套管

【病因及危害】不能滿足建筑防水需求，－且管道由于種種原因?qū)е缕屏?，會損害建筑結構，破壞建筑基礎。
【防治措施】給水管道穿過基礎、有地下室的外墻或地下構筑物的墻壁、頂板處時，均應加設防水套管。對于有嚴格防水要求的建筑物，必須采用柔性防水套管。
(1 ）主體施工時，按圖紙要求密切配合士建施工預埋套管（或預留孔洞＇）。需要預埋套管的位置，應在施工圖紙上標注好規格、尺寸、標高、軸線位置，施工中跟蹤檢查，各級檢查人員簽字后，方可隱蔽。
(2 ）剛性防水套管
剛性防水套管適用于管道穿墻處不受管道振動和伸縮變形的構（建）筑物。對于地震有設防要求的地區，如果采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。
A 型適用于銅管， B 、C 型適用于球墨鑄鐵管及鑄鐵管。

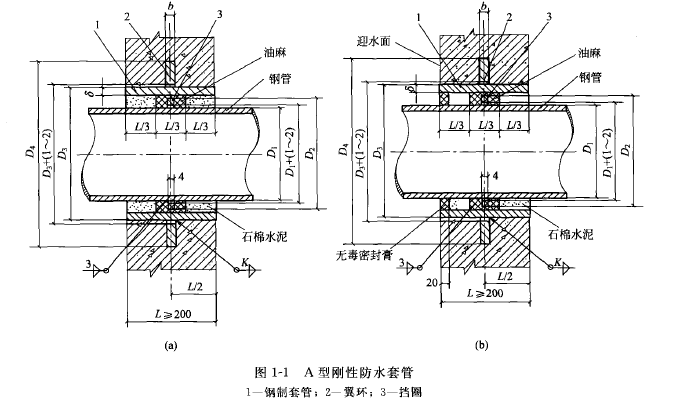

剛性防水翼環適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建〉筑物的情況，或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水翼環，應在進入池壁時或在建筑物外墻的管道上就近設置柔性連接。防水套管選型或加工時，應滿足管路設計工況及安裝的要求。必要時，防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。U A 型剛性防水套管。A 型剛性防水套管如圖1-1 所示。A 型剛性防水套管適用于鋼管穿墻處不受管道振動和伸縮變形的構（建）筑物。圖1-1( b ）適用于飲用水水池。

A 型剛性防水套管安裝時應滿足以下要求。
①套管穿墻處如:ii!! 非由凝土墻壁時，應改用混凝土墻壁，其澆注范圍應比翼環直徑（D4）大200mm ，而且必須將套管一次撓固于墻內。套管內的填料應緊密搗實。
②穿管處1昆凝士墻厚應不小于200mm ，否則應使墻壁一邊加厚或兩邊加厚，加厚的部分直徑應≥D4十200mm 。

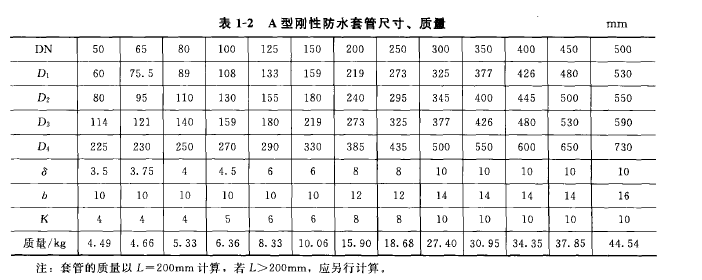

A 型剛性防水套管尺寸、質量見表1-2

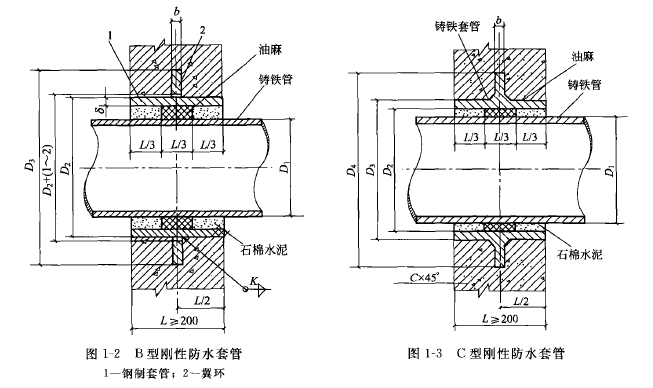

2) B 型剛性防水套管。B 型剛性防水套管如圖1-2 所示。B 型剛性防水套管適用于鑄鐵管、球墨鑄鐵管穿墻處不受管道振動和伸縮變形的構（建）筑物。
B 型剛性防水套管安裝時應滿足以下要求。

①套管穿墻處如遇非1昆凝土墻壁時，應改用混凝土墻壁，其提注范圍應比翼環直徑（D3）大2OO mm ，而且必須將套管一次提固于墻內。套管內的填料應緊密搗實。
②穿管處混凝土墻厚應不小于200mm ，否則應使墻壁一邊加厚或兩邊加厚，加厚的部分直徑應≥D3 十200mmo
③當用于飲用水水池安裝時，應在石棉水泥與水接觸側嵌填無毒密封膏。

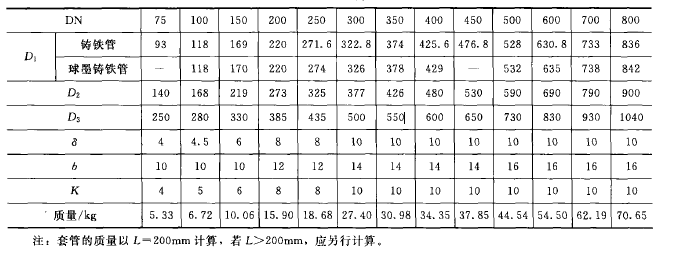

表1-3 B 型剛性防水套管尺寸、質量

3) c 型剛性防水套管。C 型剛性防水套管如圖1-3 所示。C 型剛性防水套管適用于鑄鐵管、球墨鑄鐵管穿墻處不受管道振動和伸縮變形的構（建）筑物。
C 型剛性防水套管安裝時應滿足以下要求。
①套管穿墻處如遇非棍凝土墻壁時，應改用混凝土墻壁，其澆注范圍應比翼環直徑（D4）大2OO mm ，而且必須將套管一次提固于墻內。套管內的填料應緊密搗實。
②穿管處混凝土墻厚應不小于200mm ，否則應使墻壁一邊加厚或兩邊加厚，加厚的部分直徑應≥D4十200mm 。
③當用于飲用水水池安裝時，應在石棉水泥與水接觸側嵌填元毒密封膏。
C 型剛性防水套管尺寸、質量見表1-4 。

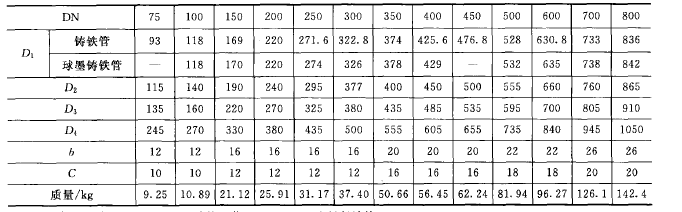

表1-4 C型剛性防水套管尺寸、質量


4）剛性防水翼環

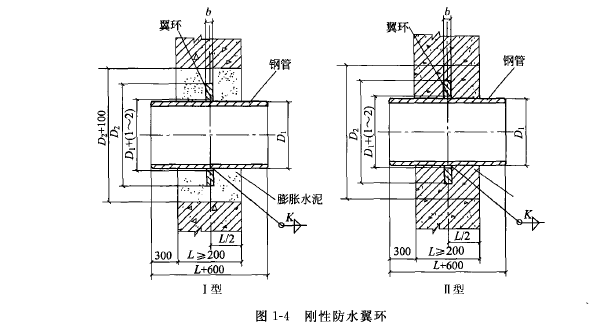

剛性防水翼環如圖1-4 所示。剛性防水翼環尺寸及質量見表1-5剛性防水翼環穿管處磚墻
厚度應不小于200mm ，否則應使墻壁一邊加厚或兩邊加厚。

表1-5 剛性防水翼環尺寸及質量
